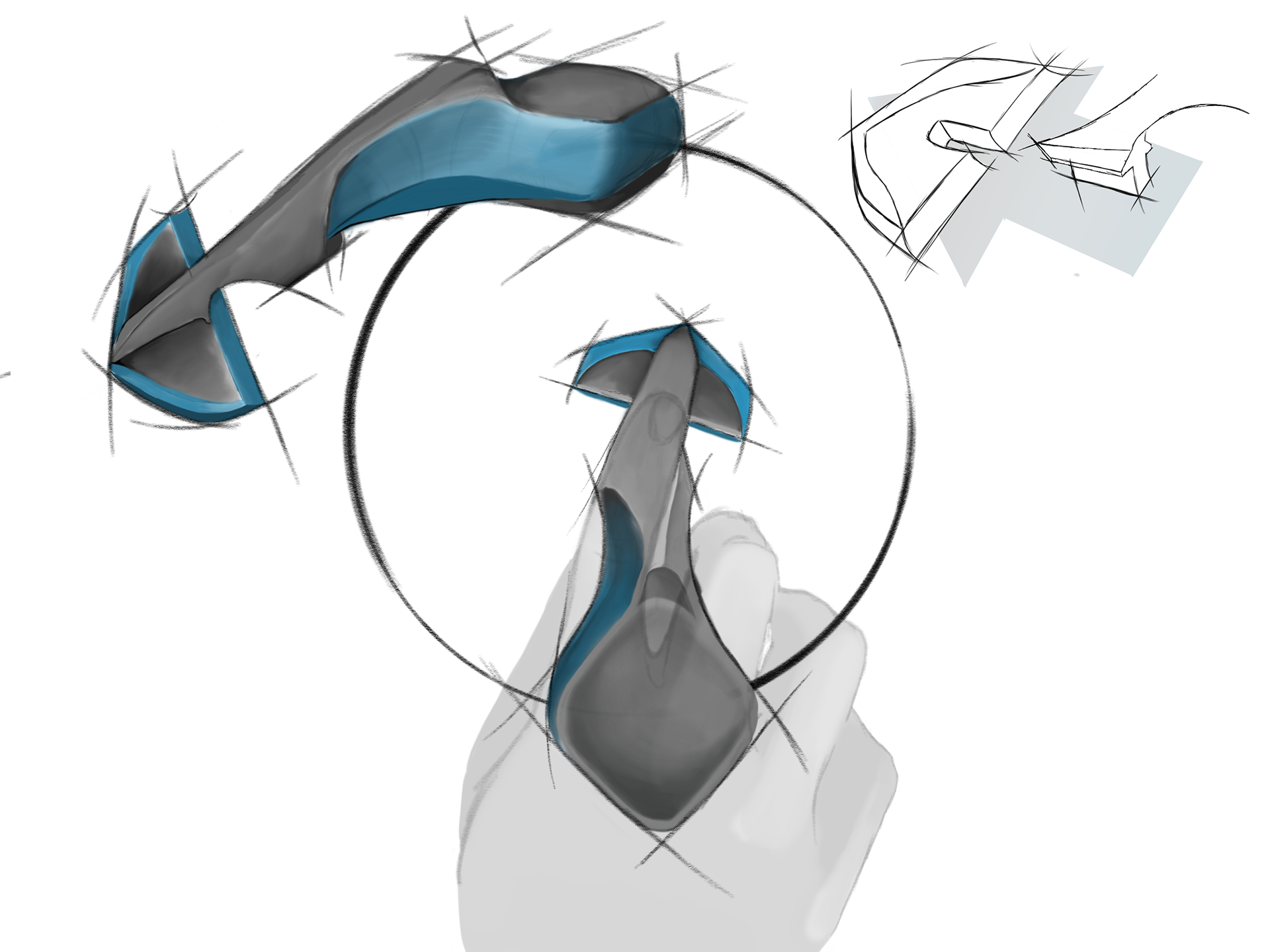

- Konzeptskizzen -

Gestaltung eins Rasierer-Griffs (ohne Klinge)

Erster Entwurf eines Rasierers mit integrierter Haptik-Funktion

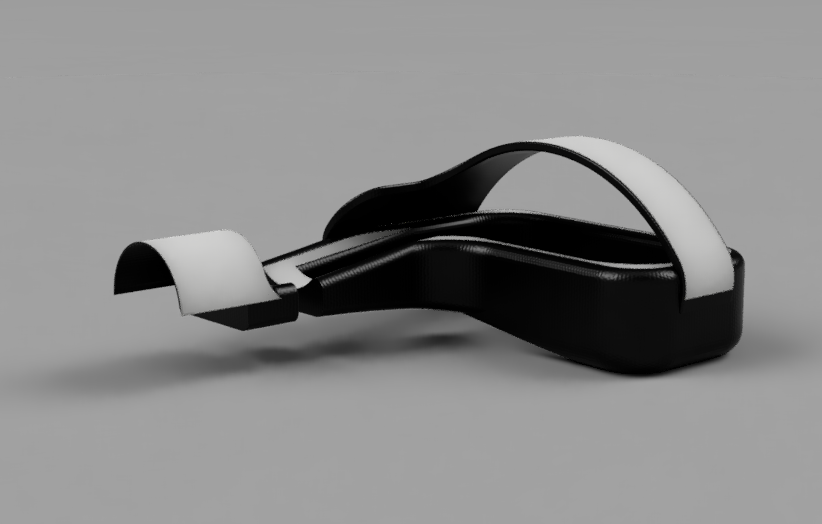

- Abmessungen und CAD -



DESIGN-ANPASSUNGEN:
Nach ersten Abmessung und Knetformen musste die Größe des Handgriff angepasst werden, da diese zu klein in der Zeichnung dargestellt wurde. Die ersten CAD-Konstruktionen wurden erstellt, um die Richtung des funktionellen Designs zu präzisieren.
KOSTEN UND MATERIALVERBRAUCH:
Die Mitte des Griffes wurde auf Grund von Kosten und unnötigem Materialverbrauch ausgespart, wodurch das Design des Rasierers zusätzlich an Leichtigkeit gewann.
HANDLING:
Außerdem wurde eine elastische Silikon-Schlaufe um den Handrücken integriert, damit dem Benutzer das Handling leichter fällt.

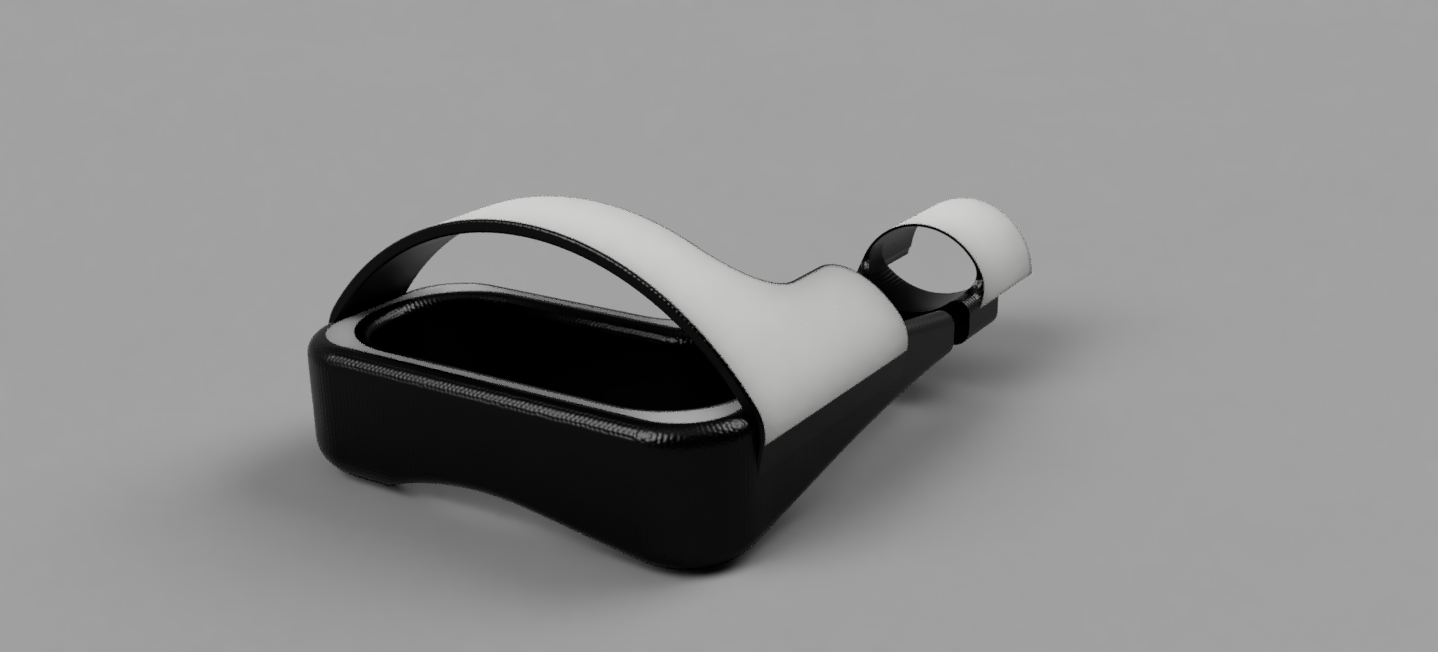

- AUSARBEITUNG DES KONZEPTS -
VERBESSERUNG DER FUNKTIONSWEISE:
Im nächsten Schritt wurde die Schlaufe vergrößert, da diese sonst zu eng am Handrücken liegen würde. Darüberhinaus wurde die eigentliche Rasur-Funktion des Rasierer zum Griff gestaltet.
VERFEINERUNG DER KONTUREN:
Durch das Ergänzen von unterschiedlichen Radien wurde das Design weicher gestaltet, damit dieses auch bequem in der Hand liegt.

- Klingen -

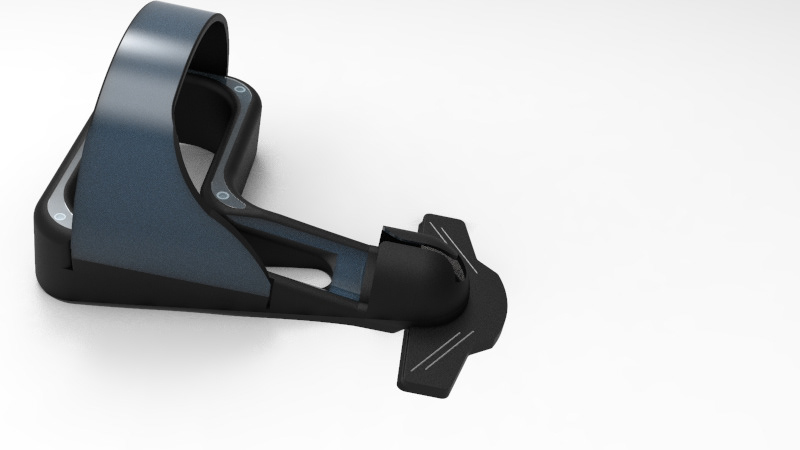

Drei Klingen wurden für diesen Rasierer gestaltet: Der linksbündige Aufsatz ist zur feinen Rasur auf der linken Seite gedacht. Der rechtsbündige für rechts und der 3-fache Klingenaufsatz dient einer schnellen und eher groben Rasur. Jeder Aufsatz ist mit mindestes drei Klingen ausgestattet, mit darüberliegende Gel-Pads, die die Haut anfeuchten und pflegen.

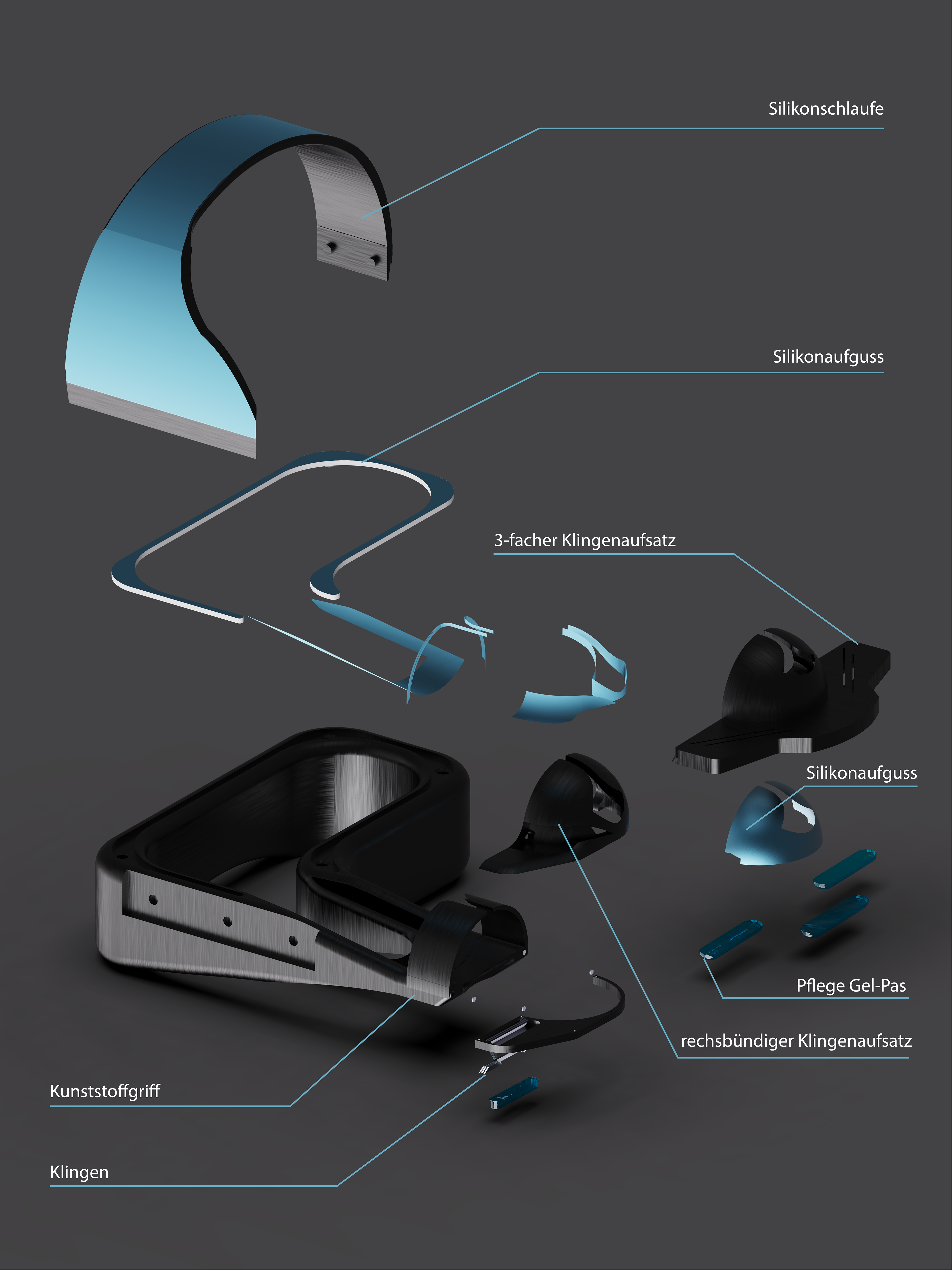

- Explosionsdarstellung -
